▎产品简介

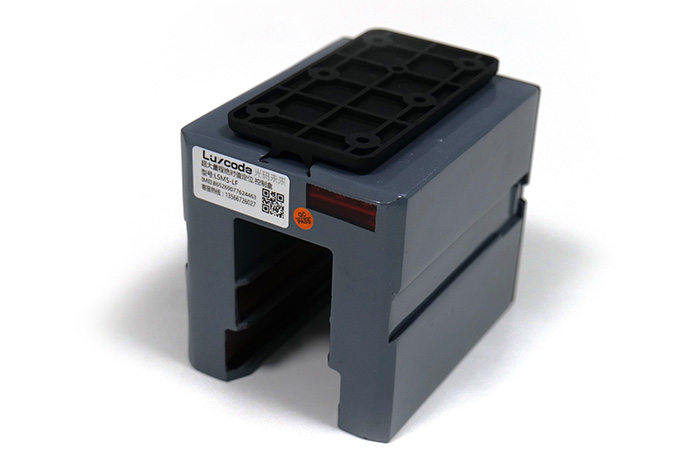

一款高精度传感器，特点是专为长距离定位需求设计，适用于重卡换电站、汽车喷涂产线等场景，具备大量程、高精度、非接触式可转弯、APP 定位及异常反馈功能，采用耐腐蚀不锈钢编码尺与防护性读头，可在恶劣环境下稳定运行 。
|
1mm 分辨率 高精度定位 绝对值位置定位反馈 |

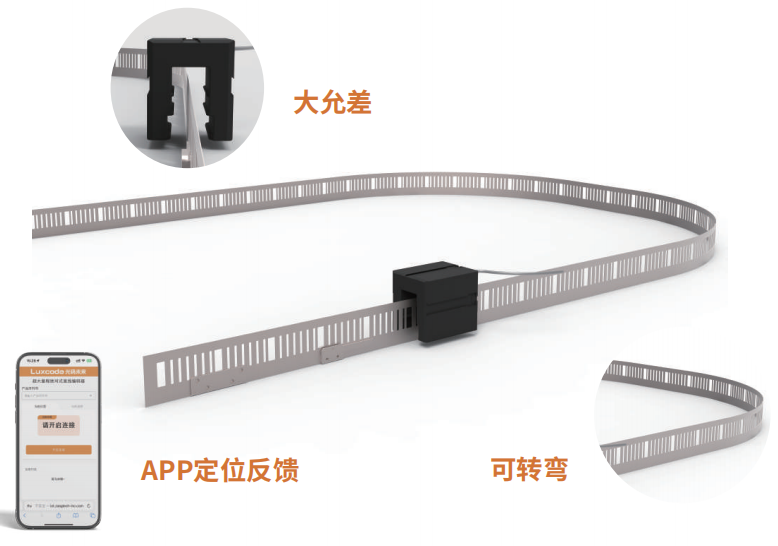

50cm 转弯直径 无磨损扫描编码尺 无惧运动偏移、无磨损 |
2.5km 超长定位 自主编码技术 满足长距离定位需求 |
APP 定位 故障 支持手机、电脑等设备 查看运行状态及定位
|
▎产品参数
工作参数
| 运行精度 | ±0.5mm/m |
| 最大量程 | 2500m |
| 输出接口 | 数字：RS485、CanOpen |
| 分辨率 | 0.1mm |
| 人机通信 | 4G + 网页端 |
| 最大检测速度 | 6m/s |
| 响应时间 | 10ms |
| 质保 | 1 年人工和邮件保 |
机械参数
| 外壳 | PC 塑料 |
| 线材表面 | 抗油污 |
| 线材线芯 | 编织屏蔽 |

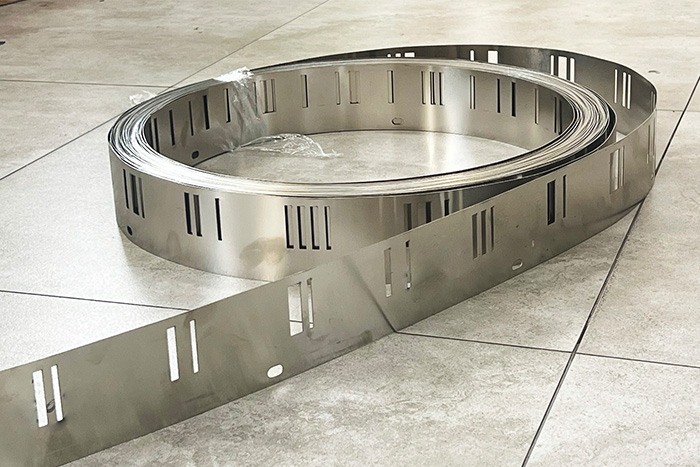

| 码尺 | 不锈钢 |
| 外观尺寸 | LWH:115mm90mm100mm |
| 防护等级 | 安装后 IP65 |
| 安装方式读头 | 卡口安装 |
| 安装方式码带 | 型材挤压紧固或两端牵引 |
电气参数
| 输入电压 | DC12V - DC48V |
| 工作电流 | ≤200mA |
| 电气连接 | 5pin 导线 |
| 抗光 | ≤100000lux |
可靠性
| 温度 | -20°C - 85°C |
| 湿度 | 10% - 90% RH 非凝结 |
| ROHS 认证 | 通过 RHOS 认证 |
应用行业

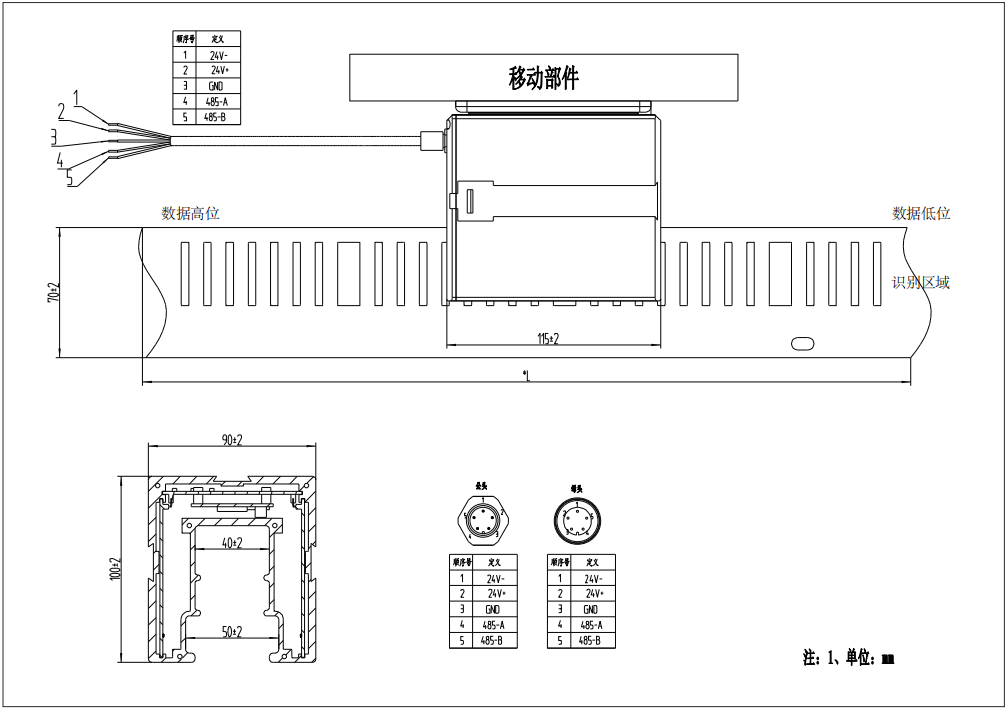

产品图纸
订货参考
| 示例：LSMS-LF-CAN-01 | |||
|---|---|---|---|
| LSMS | LF | CAN | 01 |
|
产品主系列： 绝对式直线编码器 |
最大量程： 2500m@ 最大检测速度: 12m/s |
协议： CAN |
波特率: 1 2.5Mbps |
编码尺定位系统
